一、为什么需要专业级地面控制站？

在无人机应用场景日益复杂的今天，普通遥控器的数公里控制距离已无法满足超视距作业需求。无论是边境巡逻、电力巡检，还是应急救援、测绘勘察，操作员都需要一套能够在30公里以上稳定控制的地面站系统。本文将深度解析一款采用双频控制+双频视频接收架构的模块化FPV地面控制站，看看专业级装备是如何设计的。

二、系统架构：三大部分协同作战

整个系统采用分布式设计，由三个核心部分组成：

关键设计：两根桅杆间距需保持20米以上，有效避免发射信号对接收信号的干扰，确保远距离通信质量。

三、核心亮点解析

亮点一：真模块化设计，频率随心换

传统地面站最大的痛点是什么？换频率等于换设备。

本系统采用标准化接口（N型、SMA、Molex），支持在不更换计算机硬件、不重写软件的情况下，直接更换射频模块：

控制频段：915MHz / 2.4GHz 可灵活配置

视频频段：5.8GHz / 3.3GHz 一键切换

专用模式：可仅保留视频接收功能，变身纯监视站

这意味着一套硬件平台，通过软件加载不同配置，即可适配多种任务场景。

亮点二：20W功率放大+高增益天线，30公里稳定链路

控制桅杆（发射端）：

• 双通道独立20W功率放大

• 八木/螺旋定向天线，增益≥15dBi

• LMR-400低损耗馈线（915MHz频段）

视频桅杆（接收端）：

• 贴片天线阵列，增益≥20dBi

• 专用滤波器抑制带外噪声

• 双频段冗余接收，自动切换最优信号

性能指标：

• 控制延迟 ≤ 50ms

• 视频延迟 ≤ 100ms

• 频道切换 ≤ 200ms

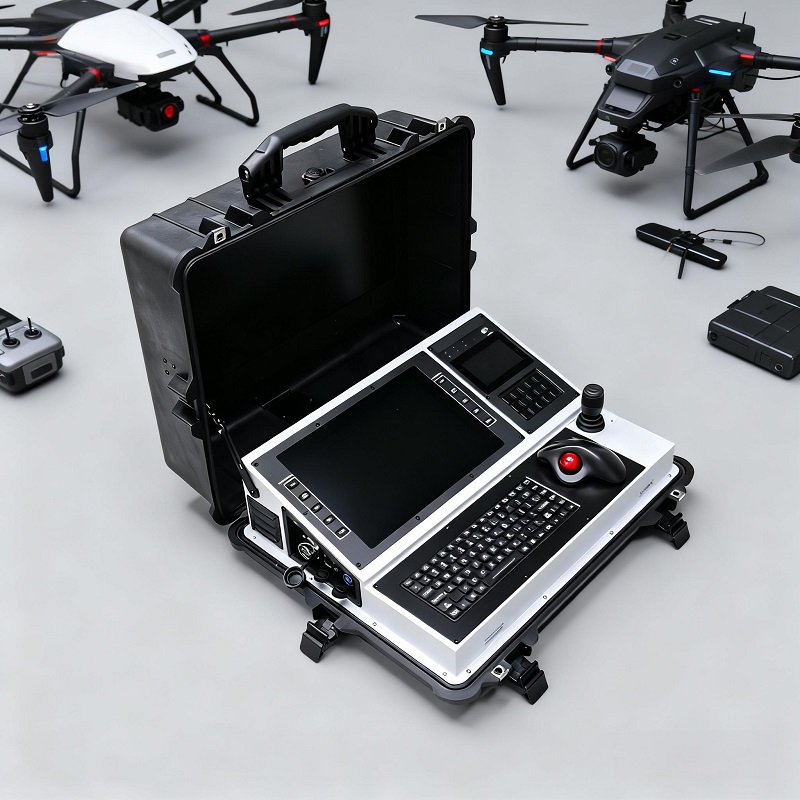

亮点三：一体化控制箱，野外即开即用

控制箱设计充分考虑野外作业的严苛环境：

防护性能：

• IP54防护等级，防雨防尘

• 抗冲击箱体，ABS/高密度聚乙烯材质

• 整机重量 ≤ 25kg，单人可携行

操作界面：

• 工业级计算机（i5 10代+/8GB/256GB SSD）

• 前置控制面板：电源、视频切换、自动搜频、录像、桅杆转向

• 后置接口：HDMI扩展显示、USB 3.0、AV接口（兼容SkyZone设备）

供电系统：

• 主电源：6-8S锂聚合物电池，≥8Ah容量

• 内置BMS：均衡充电、过放保护、温度监控

• 备用电源：220V市电自动切换，支持UPS功能

亮点四：智能辅助功能，降低操作负担

四、快速部署能力：15分钟进入工作状态

野外作业分秒必争，本系统专为快速架设优化：

• 桅杆结构：4米可调节铝合金桅杆，抗风能力达30m/s

• 通用固定：适配沙地、土壤、沥青多种地面

• 即插即用：XT90电源接口，50-100米线缆即插即通

• 单人操作：全套设备15-20分钟内完成部署

五、应用场景展望

这套地面控制站特别适用于：

• 边境/海防巡逻 — 超视距长航时监控

• 电力/管道巡检 — 跨越复杂地形的长距离作业

• 应急救援 — 灾害现场通信中继与侦察

• 军事训练 — 电子对抗环境下的抗干扰通信

六、技术参数速览

结语

这款地面控制站的核心价值在于"模块化架构+双频冗余+野外适应性"的三位一体设计。它不仅解决了传统设备频率固定、部署繁琐的痛点，更通过标准化接口为未来的功能扩展预留了充足空间。对于需要超视距、高可靠、快部署的无人机作业团队而言，这或许是目前市面上较为完善的地面站解决方案之一。
