设计思路

加强制度体系建设，积极推动医疗机构、医共体的信息平台建设，通过平台打通医共体内部的信息壁垒，加快实现医疗资源上下贯通、信息互通共享、业务协同高效。

病患向平台发出求助请求后，平台以坐席电话方式通知调度人员有新任务需立即处理，通过系统知道车辆的状态（任务中、急救中、等待任务等）、位置等信息，及时的排除任务车辆及寻找最近车辆做出快速反应；

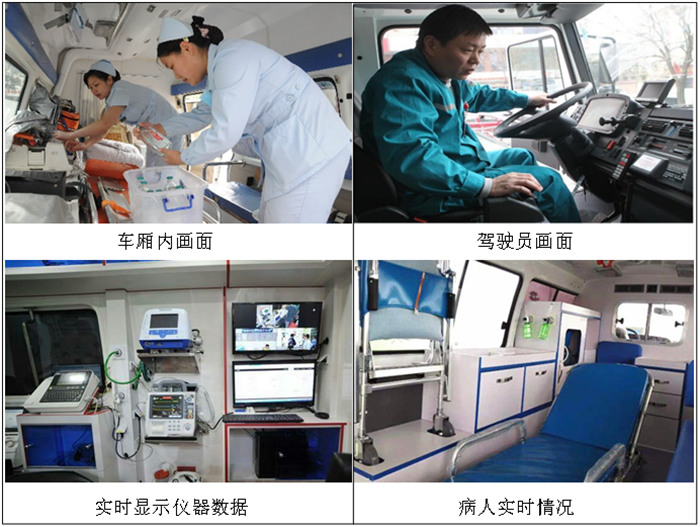

集成车上摄像头画面，指挥中心大屏可以实时监看车辆上的画面，并通过智能终端时间音视频通话。

由接到指令至到达现场的时间、由到达现场的时间到返回医院的时间等，均可由系统根据APP上传的GPS数据点自动完成判断；

通过行车轨迹回放，核定车辆返回时是否交通拥堵，判断车辆驾驶人员是否有绕行办私事的情况，从而提高车辆的使用率；

通过平台操作记录、车辆轨迹、视频详实的记录下出警急救过程，建立急救档案，作为档案留存；

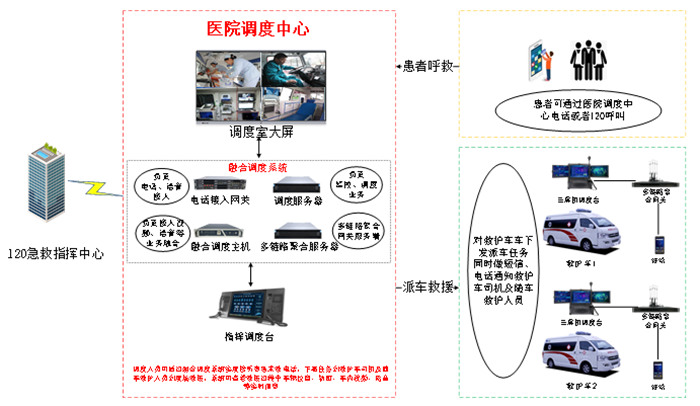

总体拓扑

系统功能

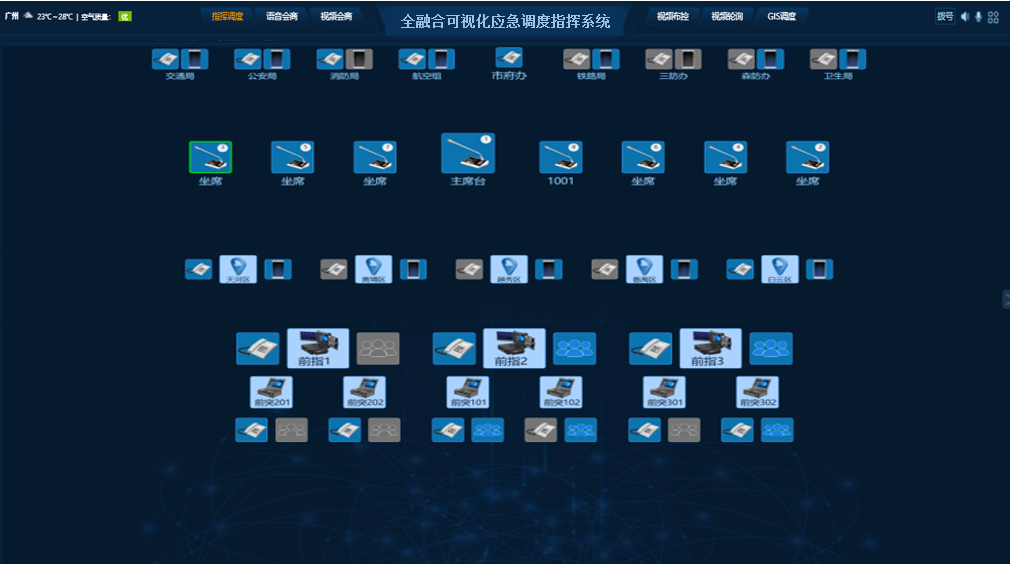

融合调度服务

音视频融合可以适用于各种作业现场的指挥及调度，指挥中心可以通过各种语音通信方式与作业人员进行通信，满足各种复杂环境下的指挥调度业务的需要。系统可以通过各类无线、有线网关设备实现与公共电话网（PSTN）、企业专网、集群电台、短波电台等用户的互联互通。系统支持丰富的终端类型可以满足用户对固定岗位、移动人员及车辆设备等不同环境的使用需求。根据人员岗位和工作性质的不同，可以配置IP话机、模拟话机、手持终端和车载台等终端设备。

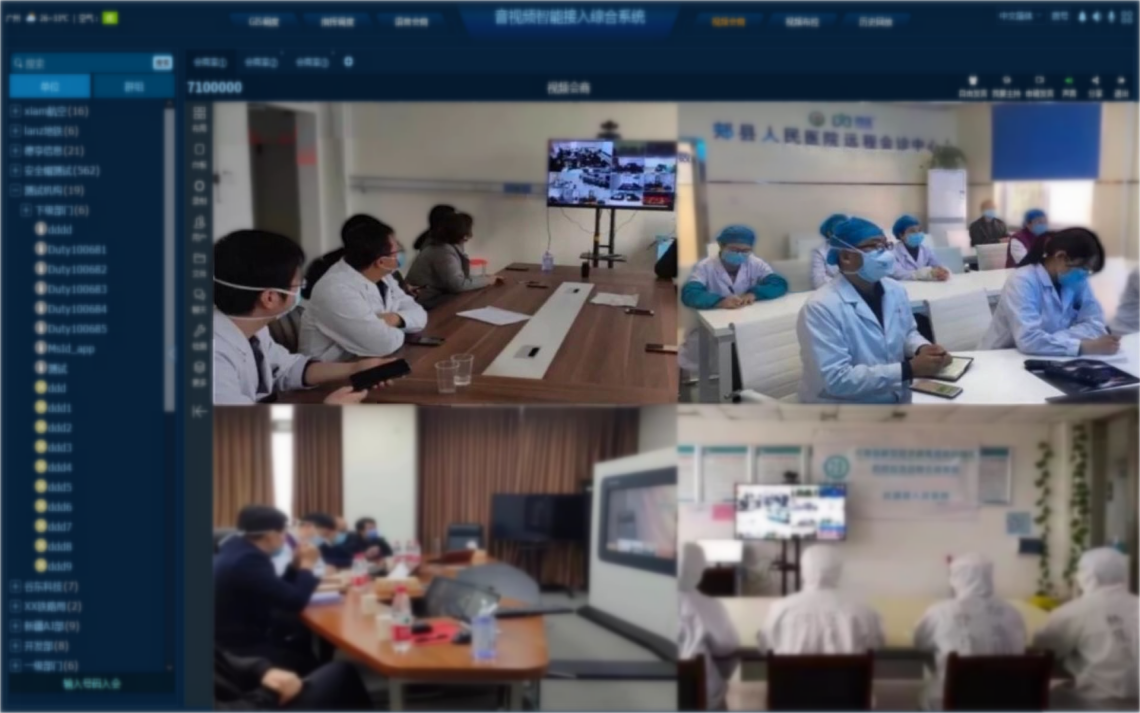

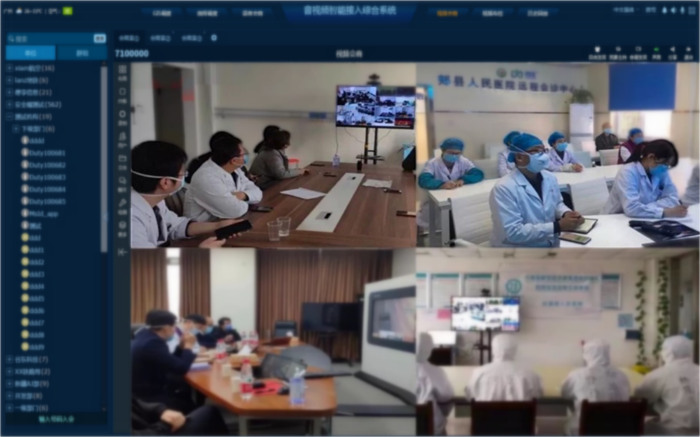

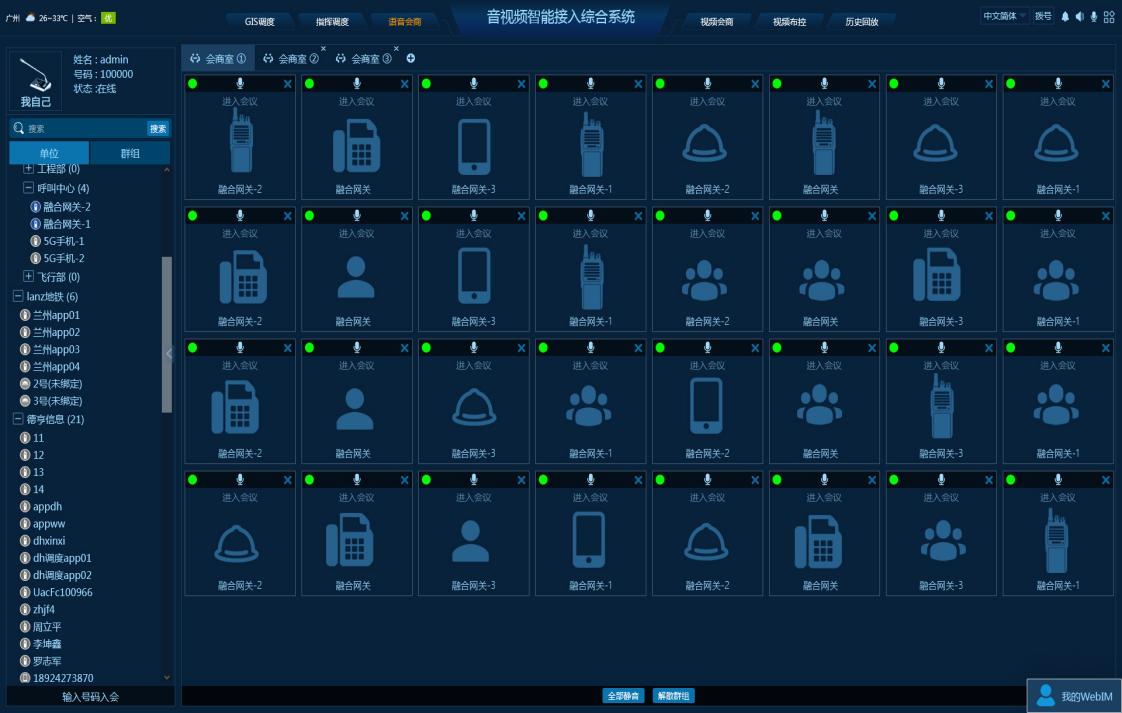

视频会商服务

视频会商模块能够实现会议管理、会议控制、媒体处理、多方音视频交互等功能。调度台上支持召开视频会议，可以实现将集群终端、普通电话、IP电话、可视电话、移动终端、视频监控终端等多种不同类型的音视频终端加入视频会议中，在智能终端、可视电话等能显示视频图像的终端上，可以实时看到视频会议分发的图像信息。

支持SIP视频、音频、视频+音频、H323终端、H323-MCU会议室等接入。支持视频会议点对点、多点会议控制应用，支持融合不同品牌MCU会议功能，支持不同品牌的会议终端（无需开启MCU）同时进入会议，支持移动智能手机或平板终端， 具有电子白板、 多语言会场名、多语言滚动字幕、会场静音及、 会议提前电话、短信通知、 主席控制(切换分屏和进行远程摄像头控制)。

视频监控服务

视频布控管理所有的视频监控，可针对云控制台进行对视频监控设备进行画面调整。支持GB/T28181、ONVIF、RTSP、RTMP、HLS、FLV等多种协议，支持H.264、H.265视频传输协议。支持(CIF/SIF/4CIF/4SIF/VGA/D1/MPEG)业内视频格式编码，进行标清、高清视频推拉流及会议合流、分流通信，接入不同协议和编码的视频终端；

语音调度服务

宽带集群APP对讲功能实现集群对讲、群组呼叫、临时编组、默认群组、对讲录音、即时通讯、话语权优先级（组内抢占）、群组优先级（群组抢占）等功能。支持ITU标准及国标通信协议（ONVIF，RTSP，RTMP，GB28181，H.323，SIP，PJSIP和WEBRTC、PSTN、VOX、H264、H265)，协议转换，码流编解，数据交换；

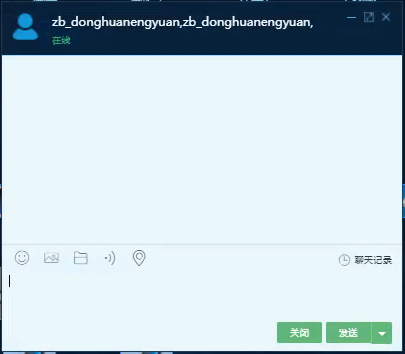

短信消息服务

支持手机短信，支持电信、移动、联通短信实时发送，支持发送记录查询，支持IM即时通讯，发送文字、表情、图片、位置、视频、音频等信息。

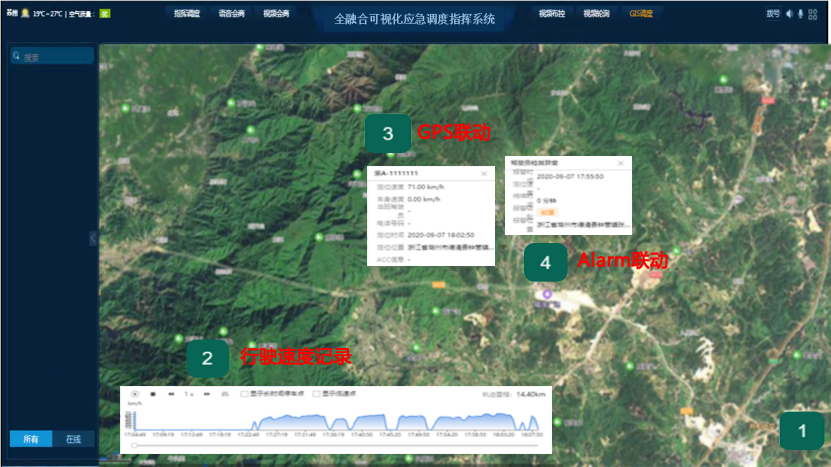

GIS调度服务

实现重要目标监控点、业务点的配置，支持视频调度及语音互连，实现音视频与地理位置的联动； 支持GIS点击呼叫与视频监控查看； 支持单兵模式，单兵在地图上可展示，实现定位、轨迹回放等功能。     调度台上支持将救护车、智能终端的经纬度坐标标注到地图上并显示。并可区分标注的状态和类型。视频监控、通信终端等点位数据，配置相关联动数据，在GIS地图上标注。

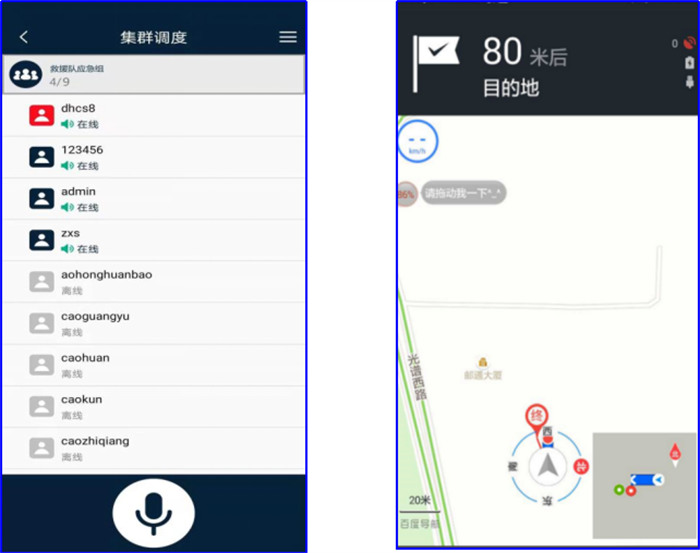

智能终端APP

通过智能终端安装APP，指挥中心人员可通过调度台端及时获取相关信息，掌握轨迹及异常情况，具备日常监视、调度、查阅及应急状态下的视频监视、语音交互等功能。

救援过程中的远程视频会议，实时共享现场信息，实时观测突发事件发展动态，快速准确作出判断，移动APP需具备实时视频预览，公网集群对讲，实时问题单上报以及任务单处理，拨打系统内其他APP用户以及运营商电话等应用功能。

主要设备

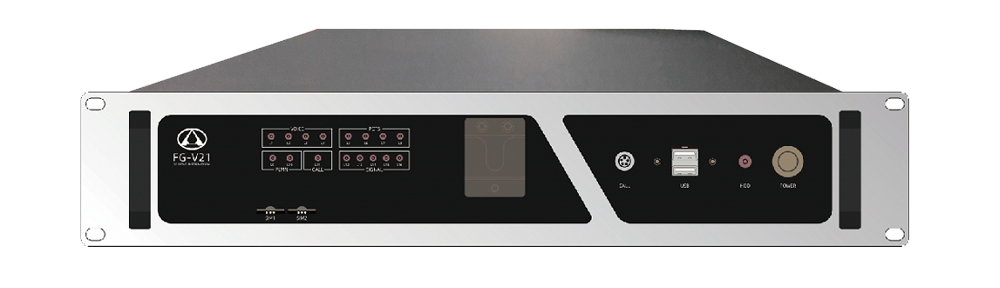

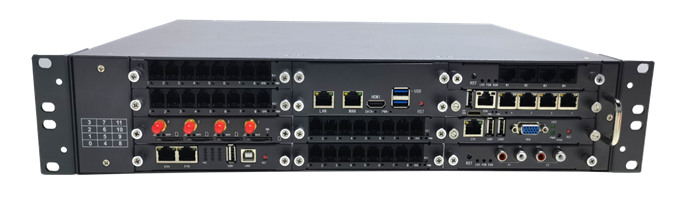

融合调度主机

产品功能：

1、基础功能：语音融合服务、视频会商服务、SIP/H323视频会议对接服务、视频监控服务、集群对讲服务、传真服务、短信消息服务、GIS调度服务。

2、管理功能：用户管理、账户管理、终端管理、群组管理、分机管理、通话记录管理、系统权限管理。

3、指挥调度相关详细功能：语音调度（单呼、组呼、对讲、会议、录音、监听、强插、强拆、禁言、禁听）；视频调度（视频监控、4G执法仪、4G布控球、视频会议、视频录制）；GIS 调度（定位显示、行驶轨迹、历史回放、单选、框选调度）；

4、手机APP：全面支持手持终端对讲、视频/语音通话、文字/图片/语音/视频消息。

产品特点：

语音融合，内线号码通话、外线号码通话、手机号码通话、座机号码通话、卫星号码通话、PTT模拟对讲机、POC数字对讲机进行融合；

视频融合，实现视频会议、视频监控摄像头、视频监控平台、NVR、IPC网络摄像头、手机摄像头等视频进行融合。

1、免插件、免安装运行，对通讯业务实现多种融合方式；

2、ITU标准及国标通信协议（ONVIF，RTSP，RTMP，GB28181，H.323，SIP，PJSIP和WEBRTC、PSTN、VOX、H264、H265)，协议转换，码流编解，数据交换；

3、视频格式编码 (CIF/SIF/4CIF/4SIF/VGA/D1/MPEG)，进行标清、高清视频推拉流及会议合流、分流通信，接入不同协议和编码的视频终端；

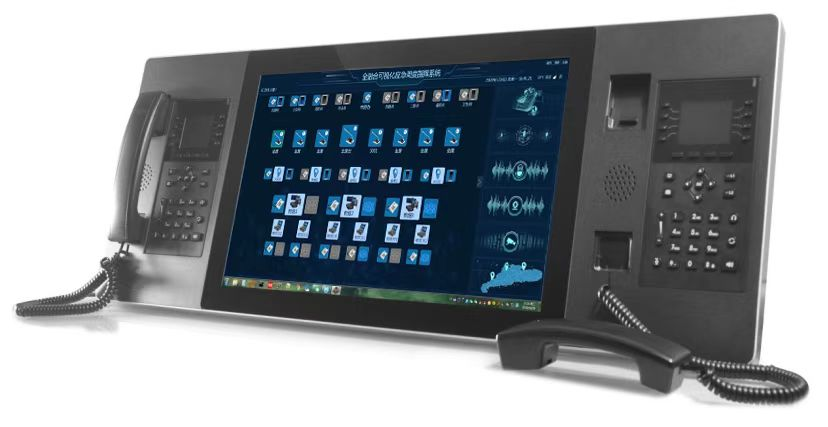

调度台

设备参数：

机箱特性:桌?式，壁挂式?体式机箱/铝合?边框机箱材料:镀锌钢板;

铝合?机箱尺?:720mm*336mm*85mm(带键盘，不含底座);

电源供应:外置?持DC12V10A电源适配器;

屏幕尺?:21.5?液晶屏

使?寿命:30000?时;

感应?式:电容感应式触摸屏

触摸分辨率:4096*4096触点;

精度:±1mm;

处理器:I5-4200H; ?性能四核处理器

内存:4GDDR3;

硬盘:500GSSD（可选128G SSD固态盘）;

扩展接?:VGA接?、HDMI接?

声卡:集成I/O;

接?:1*RJ45，4*USB、2*RJ45LAN交换?、1*AUDIO、1*RS232; 开关:?复位式开关;

千兆交换机:内置千兆交换机话机参数:内置定制话机2个，命令查询IP,?键免提、?持WEB管理。

产品特点：

将PC调度台、手咪、座机等功能集成在一个大屏幕触摸平板，实现公专网统一调度、可视化指挥调度。该设备能减少空间占用、设备维护成本，便于互联互通、统一界面操作。

支持10点触控操作、全手势操作模式及全角度调节，含双手柄；与调度主机配合，

语音调度模式；呼叫、对讲、强插、强拆、监听、代接、禁话、组播、通播、状态监控功能：

视频监控、视频会议、视频转发、视频分发(视频上墙)、视频轮循、视频录制、视频抓拍、视频联动、视频分屏

GIS地图模式。地图装载、移动、拉伸、用户位置显示、用户轨迹跟踪、在GIS地图上直接点击呼叫用户、查看视频

双手柄协同工作：支持双手柄同时工作，同时进行两路无线、两路有线、或者一路有线，一路无线语音的呼叫，支持两人同时进行有线无线调度。

有线无线一体化调度：一体化桌面调度台支持专网的无线调度，也支持呼叫移动电话和固定电话。

电话接入网关

1.配备 1个E1接口和1个IP中继接口（10/100/1000Mbps，或万兆网卡配备SFP+光模块），实现PRI 信令与SIP 信令映射，并实现公用电话交换网的承载通道与IP网媒体流之间的转换

2.支持SIP协议（RFC3261）、支持SDP协议（RFC2327），支持UDP承载SIP协议，实现向呼叫控制器的注册

3.配合呼叫控制器，支持传统的语音业务：语音、传真、呼叫转移、呼叫等待、呼叫保持等

4.支持G.711U、G.711A、G.723.1、G.729语音编解码格式

5.实现静音抑制和检测

6.实现回声消除（G.168),最大128ms

7.实现SIP中继工作模式：Peer/Access

8.支持GSM、CDMA、WCDMA多种制式，支持8路接口

9.支持双音多频信号（DTMF）生成/检测

10.支持主叫号码（Caller ID）生成检测功能

11.配备PSTN固话网关、PLMN无线语音网关、扩音对讲网关、广播系统网关，可根据产品配置一台设备或多台设备。

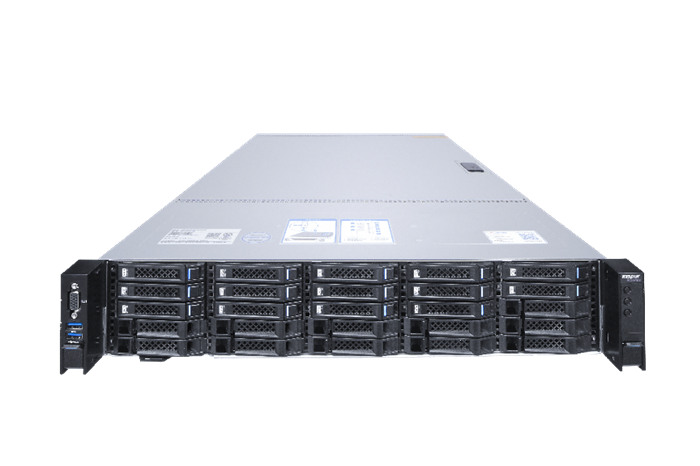

调度、存储服务器

1、2U机架式服务器；

2、支持Intel Xeon Scalable Processors系列处理器，≥2颗处理器，支持铂金、金牌、银牌、铜牌全系列级别。≥2颗CPU，单CPU性能≥Intel Xeon Silver 4208 Processor；

3、配置≥2×16GB DDR4内存；支持≥24个内存插槽；支持高级内存纠错（ECC）、内存镜像（Ememory mirroring）、内存热备（rank sparing）等高级功能，最大支持≥3T内存容量，支持2666/2933MHz工作频率；

4、支持12Gb/s SAS RAID; 支持SAS/SATA/NVME混合模式; 配置8通道高性能raid 卡，缓存≥2G，可支持raid 0/1/5/6/10/50/60；

5、≥4个USB 3.0接口、≥2个USB2.0接口，≥2个VGA接口、≥1个串口，≥1个管理口；

6、配置≥2个千兆电网口，≥2个万兆网口；支持OCP网络模块，支持1Gb/10Gb/25Gb速率；

7、配置≥2个冗余电源≥550W；最大支持≥2个1600W电源模块，冗余散热风扇，机架安装导轨；

8、绿色节能环保证书。（提供绿色节能环保证书复印件）

多链路聚合服务器

1、2U机架式服务器；

2、支持Intel Xeon Scalable Processors系列处理器，≥2颗处理器，支持铂金、金牌、银牌、铜牌全系列级别。≥2颗CPU，单CPU性能≥Intel Xeon Silver 4208 Processor；

3、配置≥2×16GB DDR4内存；支持≥24个内存插槽；支持高级内存纠错（ECC）、内存镜像（Ememory mirroring）、内存热备（rank sparing）等高级功能，最大支持≥3T内存容量，支持2666/2933MHz工作频率；

4、支持12Gb/s SAS RAID; 支持SAS/SATA/NVME混合模式; 配置8通道高性能raid 卡，缓存≥2G，可支持raid 0/1/5/6/10/50/60；

5、≥4个USB 3.0接口、≥2个USB2.0接口，≥2个VGA接口、≥1个串口，≥1个管理口；

6、配置≥2个千兆电网口，≥2个万兆网口；支持OCP网络模块，支持1Gb/10Gb/25Gb速率；

7、配置≥2个冗余电源≥550W；最大支持≥2个1600W电源模块，冗余散热风扇，机架安装导轨；

8、绿色节能环保证书。（提供绿色节能环保证书复印件）

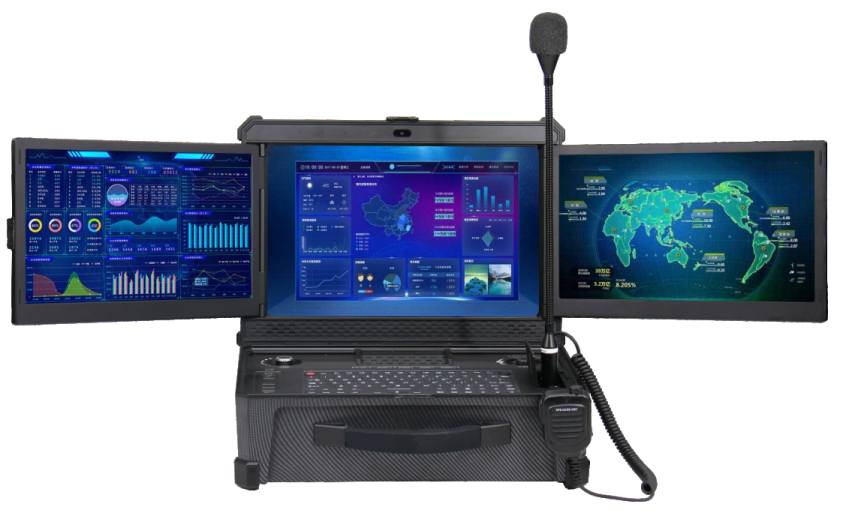

三屏指挥箱

便携式的融合通信平台。该产品将融合通信的技术和功能模块集成到一个轻便的手提箱中，可以单兵携行或车辆运输至使用地点，展开即可工作。本产品内置5G路由器，工控机，语音网关，高清摄像机等功能模块，适用现场音视频采集，现场音视频通话，指挥部应急数据处理等多种应用场景

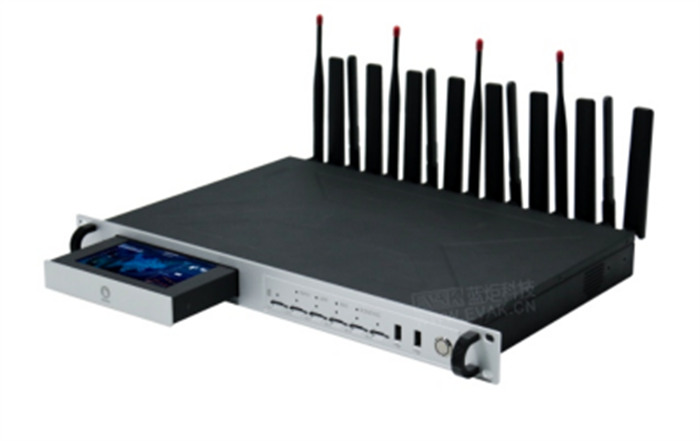

多链路聚合网关

参考设备采用4G+5G高带宽聚合技术，1个5G数据卡（5天线）+4个4G数据卡（双天线）设计，支持移动、联通、电信SIM卡热拔插，且即使进入某运营商信号盲区，通过专利算法可无缝切换到其它运营商，轻松应对各种3G/4G/5G网络变化，

设备下行最大带宽可达l000Mbps,上行最大带宽可达到2OOMbps，通过专利的聚合算法，在各种复杂的网络环境下能提供稳定传输链路。

多链路聚合网关确保最大公网连接回传能力，配合高通量卫星系统，天通卫星连接系统，为应急现场提供充分可靠的基础通信保障。

高安全：通过多链路确保数据传输的安全性。数据被多链路物理分割，每个链路的数据均为碎片，只当所有链路的数据全部汇入聚合机房才能恢复可用。

高可靠：客户同时享受多家运营商多种网络制式（5G、4G、3G、有线等）的服务，网络覆盖面提高、盲区率下降，通信保障度极大提升。

高带宽：系统增加单位时间的数据通行量，网络情况较差时尤为体现。不仅具有5G高速率、高接入、低延时的优势，还兼容4G、3G高覆盖优势，是5G时代商用的最优通讯解决方案。

高移动：系统组网灵活，适应性强，可随时随地为各种应用场景提供通讯网络。全协议、全链路超大带宽叠加 5链路叠加，而不是一主几备。

多链路聚合终端拥有5路4G全网通和1路有线（千兆）复合链路聚合，支持同时混插不同运营商（电信、移动、联通）的SIM卡，叠加带宽，保障弱网环境下高速传输的稳定性和可靠性，能最优的降低延时保障数据。

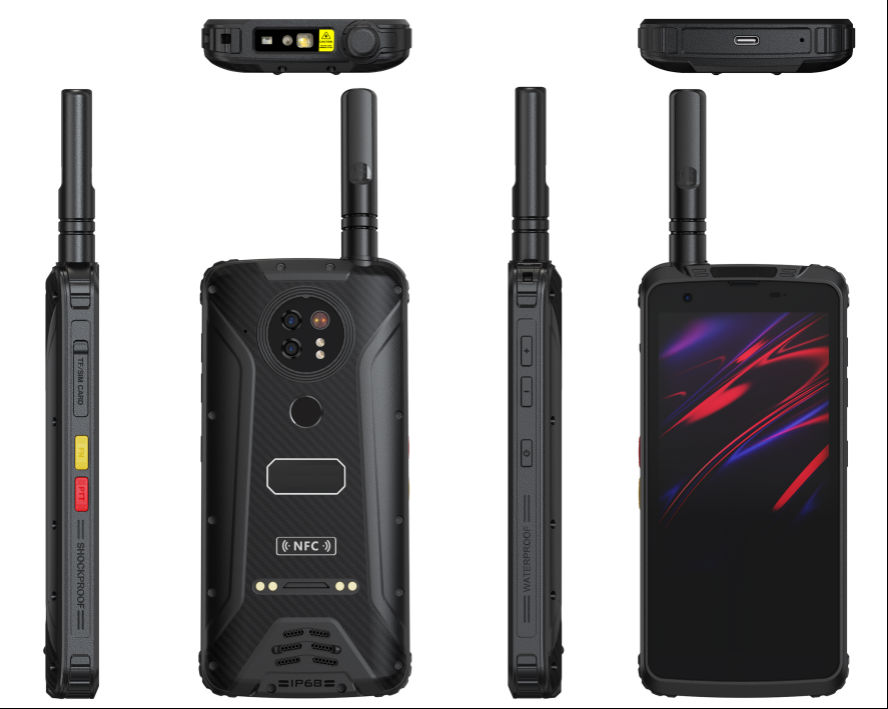

智能终端设备

产品功能：

（1）全网通双4G制程工艺八核2.3GHz处理器搭配6GB运行内存，低功耗，高效率的特点让F5拥有更快的运行速度和更持久的续航能力。

（2）GPS/北斗/格洛纳斯/伽利略四模定位，冷启动:≤10s热启动:≤1s重新捕获:≤1s

（3）双时隙DMR数字模拟400-470MHz硬件对讲、公网标准版（可选配1D/2D扫描头功能）

（4）支持指纹解锁、人脸识别双解锁（图案/密码/PIN），指纹可录入五组指纹蓝牙5.0，双频WIFI2.4g+5.8g，支持WIFI热点(2.0)，支持NFC 13.56MHZ(天线放置在电池区域);支持ISO15693、ISO1443A/B两种协议支持读写模式，卡模式，和近场通讯（点对点文件传输）

（5）大容量8000毫安高容高压聚合物电池，三种充电方式:磁吸充电+USB直充+座充，

（6）前1600万后4800万支持PDAF快速对焦1.6大光圈摄像头，支持水下拍照摄影，

（7）独立PTT对讲按键，独立PoC软件对讲按键/独立FN用户自定义键，一键免提功能

产品特点：

事件处理现场，各层级管理人员、安防人员及现场处置人员通过智能终端或APP端，进行即时的通信联络，并能够将现场的实时音视频画面同步回传到指挥中心，以供领导了解现场状况，并接收指挥中心调度指令。并与巡逻车辆、人员，各单位的调度、生产管理中心进行音频通话、即时消息回传（图片、文字、语音、视频、文件）等，方便紧急情况互联互通、信息共享。

支持事件处置过程中的远程视频会议，实时共享事故预警信息，实时观测突发事件发展动态，快速准确作出判断，移动APP需具备实时视频预览、公网集群对讲、即时信息上报、拨打通讯录内其他用户以及运营商电话等应用功能。
